在电子电路中，稳压电路是确保电压稳定的关键环节，而齐纳二极管在其中扮演着核心角色。要理解其作用，首先需要了解稳压电路的基本构成及各部分功能。
一个典型的串联型稳压电路主要由以下部分构成：
- 采样电路：通常由电阻分压网络组成，负责“感知”输出电压的微小变化，并将其反馈给控制部分。
- 基准电压源：这是稳压电路的“心脏”，它提供一个极其稳定的参考电压。齐纳二极管正是最常用于构建此基准电压源的元件。 其作用是利用反向击穿后电压高度稳定的特性，产生一个不随输入电压和负载变化的精准参考点。

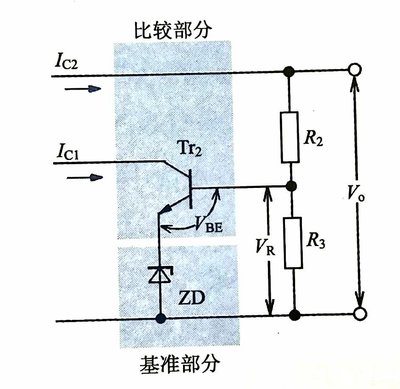

- 比较放大电路：通常由运算放大器或晶体管构成。它将采样电路得到的电压与齐纳二极管提供的基准电压进行比较，并将两者的差值进行放大，输出控制信号。
- 调整管：一般是一个功率晶体管，串联在输入与输出之间。它根据比较放大电路送来的控制信号，动态调整自身的导通程度（相当于一个可变电阻），以抵消输出电压的变化。
齐纳二极管的核心作用深度解析
齐纳二极管，又称稳压二极管，其独特之处在于工作在反向击穿区。在此区域，尽管通过它的电流在很大范围内变化，其两端的电压却几乎保持不变（Vz）。这一特性使其成为理想的基准电压源。
在电路中的具体作用体现在：
- 建立电压基准：它为整个反馈环路提供一个稳定的“标尺”。所有对输出电压的调整，都以齐纳二极管的稳定电压Vz为参照目标进行。
- 决定输出电压：在许多简单稳压电路（如由齐纳二极管和限流电阻构成的并联稳压器）中，其稳定电压Vz直接决定了输出电压的大小。在更精密的串联稳压电路中，输出电压也通过采样网络与Vz成比例关系。
- 过压保护：除了在稳压电路中作为基准源，齐纳二极管也常被用作瞬态过压保护元件，并联在敏感器件两端，将电压钳位在安全值。
与其他部分的协同
齐纳二极管并非孤立工作。例如，其稳定工作需要合适的限流电阻来保证工作电流在规范范围内；它的基准电压被送入比较器，与采样电压对比；产生的误差信号再去驱动调整管。因此，齐纳二极管的温度稳定性、噪声水平和动态阻抗等参数，直接影响了整个稳压电路的精度、纹波和响应速度。
总而言之，齐纳二极管在稳压电路中主要承担着提供稳定、精准的基准电压这一基石性作用。它是整个闭环反馈系统的参照核心，其他部分围绕它工作，共同确保最终输出电压的恒定。从简单的并联稳压到复杂的集成线性稳压器，齐纳二极管或其等效基准源的概念都是其设计精髓所在。
